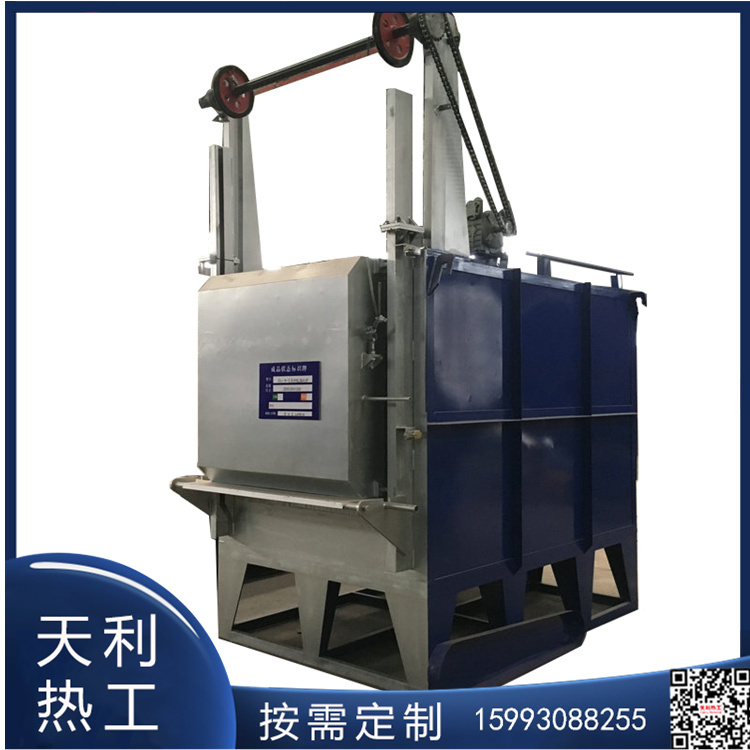

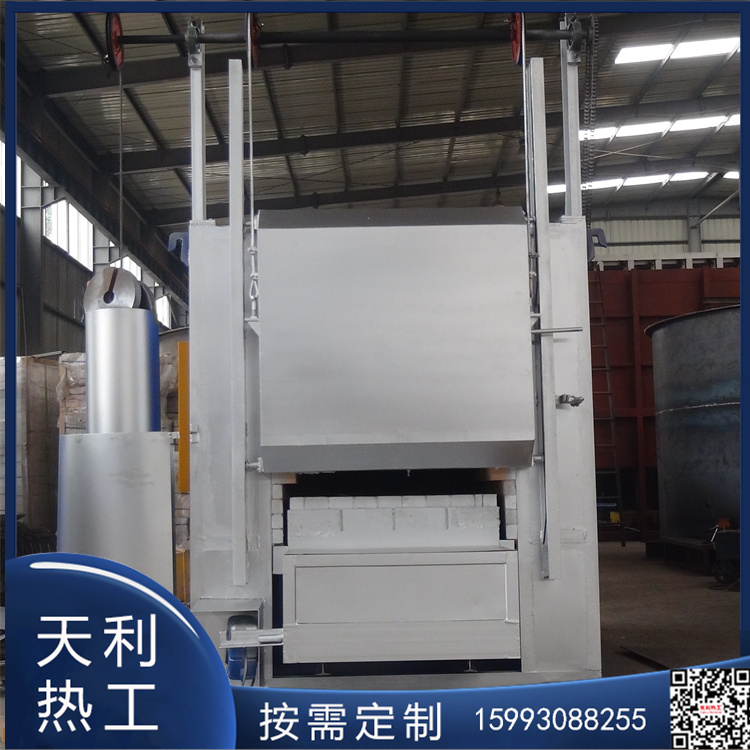

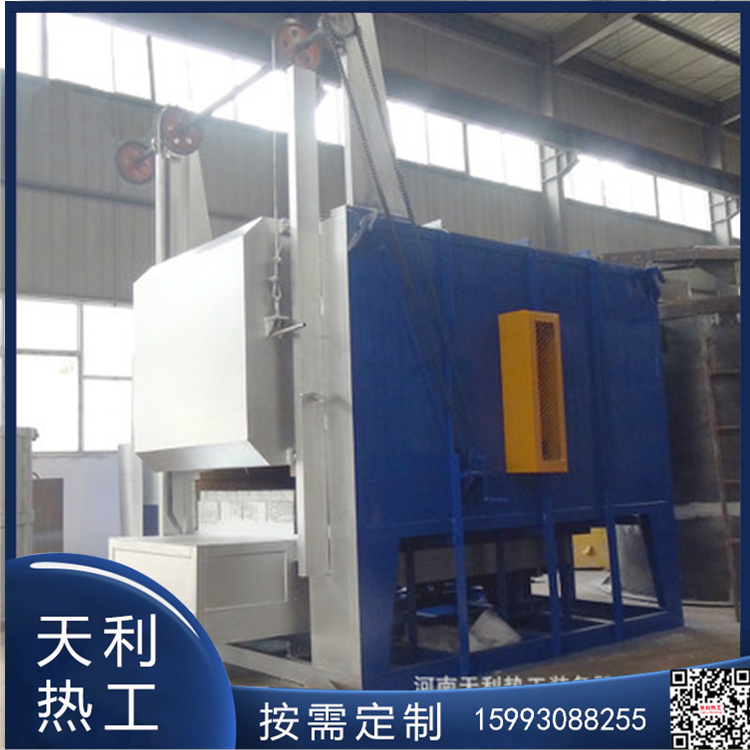

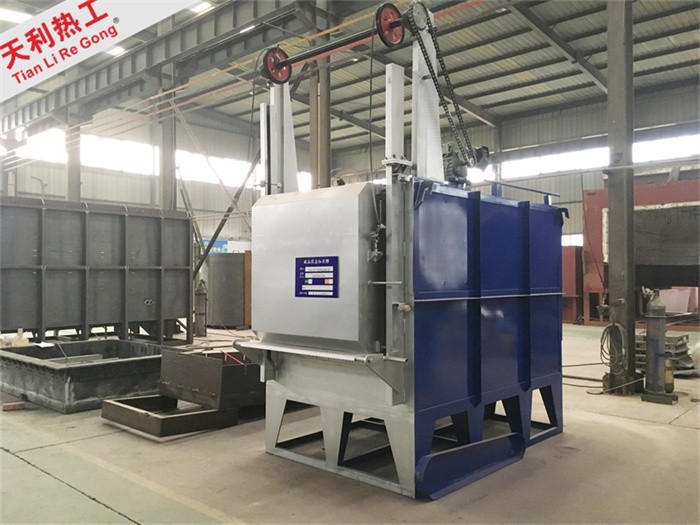

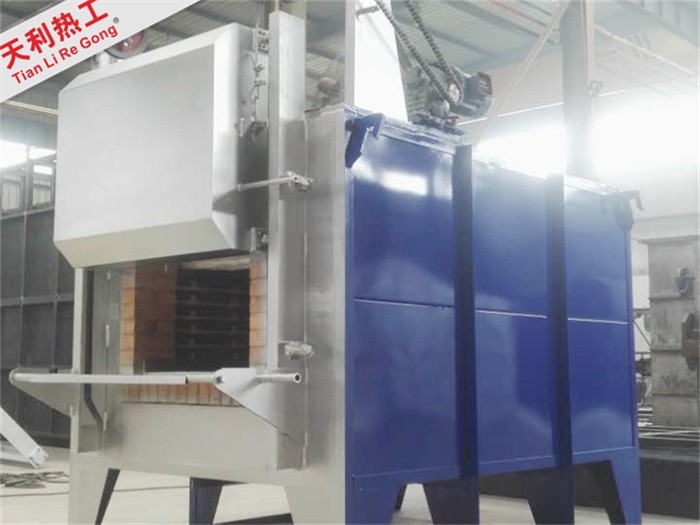

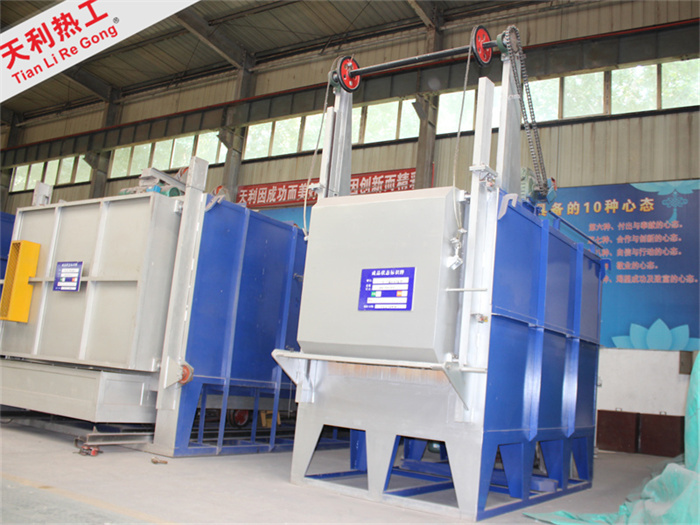

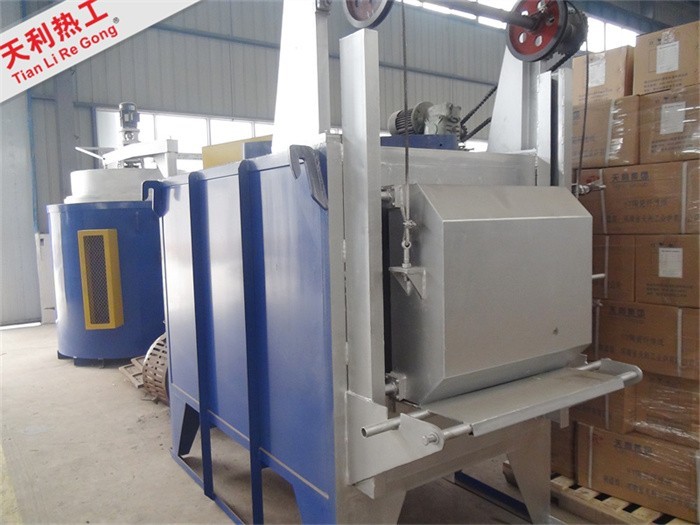

箱式电阻炉

箱式电阻炉

设备名称:低温箱式电阻炉   2、设备用途:本型炉系周期作业式电阻炉,主要用于工件的热处理工艺,也可作为其它产品的加热与保温之用。  本型炉并与电炉温度控制柜配合使用,可实现自动或手动控制电炉的工作温度和机械动作。

7*24小时服务热线:17837367079

结构形式

本箱式炉由炉壳、炉衬、炉门、炉门升降机构、加热元件、密封装置、智能电气控制系统等组成


应用范围

本型炉系周期作业式电阻炉,主要用于工件的热处理工艺,也可作为其它产品的加热与保温之用。

本型炉并与电炉温度控制柜配合使用,可实现自动或手动控制电炉的工作温度和机械动作。



结构特点

 炉体钢结构:炉体钢结构外壳整修。保持原炉壳钢结构,将炉体变形烧蚀的部分进行焊接加固并校正更换

采用复合结构,紧贴炉壳内表面贴一层20mm石棉板+20mm背衬毯,以防止潮气腐蚀炉壳。然后在安装300*300*250硅酸铝纤维压缩折叠,***里层采用耐高温钢纤维浇注料浇铸而成。

采用的加热元件表面负荷小,使用寿命长。由于温度主要靠辐射传导,故加热炉采用辐射加热的方式从而******限度的使工件均匀加热。


技术规格

名称

要求

设备名称

高温箱式电阻炉

设备用途

锻造加热

设备数量

1

功率

540kw

区数

3区(YYY

合格区尺寸(L×B×H)

3000×1700×600mm

炉门口尺寸(B×H拱角)

1800×800mm

炉膛炉衬材料

侧墙、炉门、炉顶、后墙采用纤维背衬毯40mm+250mm纤维压缩块+高温耐火浇注料200mm.

炉底承重

6t

炉底至地面高度

800mm

炉壁表面温升

45

炉顶、炉底表面温升

70

额定温度

1200℃(使用温度750-1150℃)

温度均匀性

炉温均匀性:±10℃(按AMS2750EINSTR7.6.5标准测温)测温点:750℃、950℃、1150℃。

电热元件

采用电阻带,材质为:瑞典康泰尔合金,加热元件引出棒材质:瑞典康泰尔合金。加热元件引出棒材质:瑞典康泰尔合金。左右侧墙、后墙及炉门加热元件固定用φ10mm(用于电阻带上部固定)和φ8mm(用于电阻带下部固定)两种规格,炉顶固定采用φ10mm,材质:HRE。

不同规格的加热元件(非成形件)各备10kg备件(单独报价,计入合同总价)

空炉升温时间

2.5h

炉门密封

该炉为自重压紧密封的形式,四周与炉衬之间采用耐高温纤维盘根的-硬接触式密封结构,安全、稳定、可靠。炉门衬采用纤维被毯+高温耐火浇注料结构。

炉门升降速度

                    6~8)m/min

炉门升降

炉门升降配有限位开关(打开炉门,电热元件断电),采用双限位形式(前位光电、后位机械),限位开关选用OmROn的HL-5030产品。

炉体外壳

整修,炉体外壳有接地保护

炉前结构

炉门采用焊接件,钢板厚度不小于20mm,炉门底部安装不小于25mm的护板,炉门、炉口护板采用ZG30CR24NI7SIN耐热材料

炉底板

由甲方提供结构形式,乙方设计图纸,甲方认可,材质ZG40Cr25Ni20Si2,高筋带孔。前后左右移动限制,板与板之间搭接带止扣。甲方按照备件形式采购。

系统控制方式

控制系统采用“双独立”原则即温度控制与安全报警是分别独立的两套装置控温仪表:原有;记录仪表:AH4706;报警仪表UM33A。温度超出报警仪表偏差的允许值时,报警仪输出报警信号并切断电炉电源。要求有声、光、色报警装置。

调功器

使用原有

热电偶

每个控温区配两支S分度一级单芯热电偶(长度≥1250mm)(相距75mm内),热电偶厂家为上海辰心。

仪表配置

2750E

控温仪表

原有

记录仪表

AH4706

报警仪表

UM33A-010-11/CV/CT/Z

补偿导线

S分度精密级内屏蔽补偿导线

电器元件

更换柜内失效的低压电器元件,采用施耐德品牌,操作开关、按钮、指示灯采用上海二厂或同性能品牌。

电气

所用的连接电缆及电气系统,符合电气安装及技术规定。

大修标准

机械制造企业安全生产标准化规范
