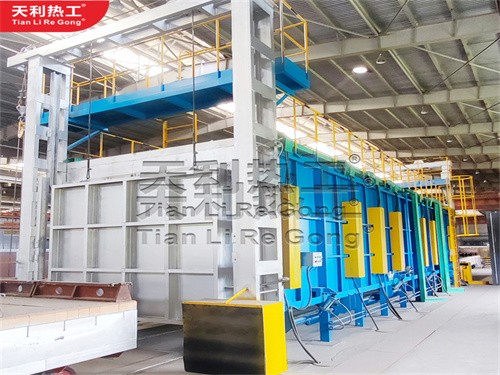

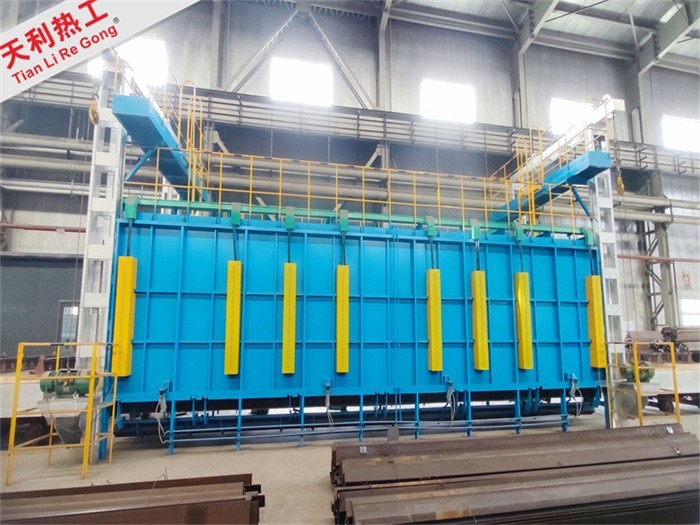

全纤维台车式电阻炉
大型台车式电阻炉一、设备简述 台车式电阻炉为周期式热处理设备，z高使用温度不低于1100℃，主要用于工件热处理，与控制系统配合使用，可实现自动控制设备的加热温度和炉温均匀性。
7*24小时服务热线：17837367079结构形式

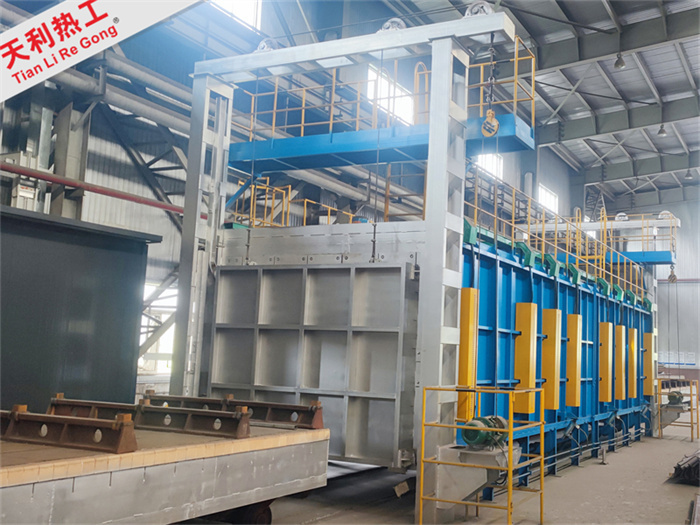

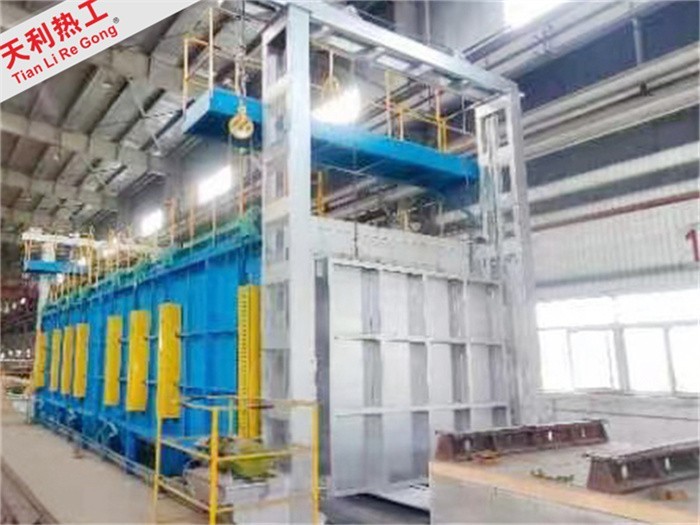

二、 炉门装置由炉门、炉门提升结构和炉门压紧装置组成。
2.1炉门壳体由型钢与板材焊接成牢固框架结构，内衬为耐火纤维模块。
2.2炉门的提升装置采用电动垂直升降，主要由蜗轮减速机、门架、钢丝绳、绳轮等部分组成，并设有炉门上下行程限位开关和自动断电连锁装置。
2.3炉门压紧采用斜面滑道压紧结构，当炉门下降到位时，通过炉门自重在导轮及斜面的作用下，与炉口紧密结合。另增加手柄压紧。
应用范围
设备用途：本型炉系周期作业式电阻炉，主要用于 500-1050℃温度 范围内进行锻件加热热处理工艺。
结构特点
温度控制系统由热电偶、智能温控仪表、固态继电器、无纸记录仪等组成。
采用K型热电偶，温控仪表无纸记录仪，记录加热区的温度，温控仪表采用夏门宇电的PID调节器,带手动、输出限幅、独立的两回路事件报警继电器。
技术规格
设备主要技术参数
（1）额定功率 90kw
（2）额定电压 380V 50Hz
（3）相数： 3相
（4）炉膛有效空间 2600mm×1100mm×750mm
（5）******工作温度 700℃
（6）控温区数： 1区
（7）加热元件接法： Y
（8）炉体表面温升： 45℃+室温
（9）加热方式： 0Cr25AL5
（10）炉温均匀性 ±10℃
（11）控温精度 ±1℃
（12）空载升温时间 ≤2h
（13）炉门开启 电动垂直升降，滑道及手柄压紧、
（14）控温方式 采用PID控温，可编程控制器自动控制热处理工艺过程
