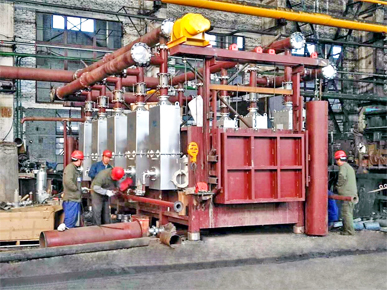

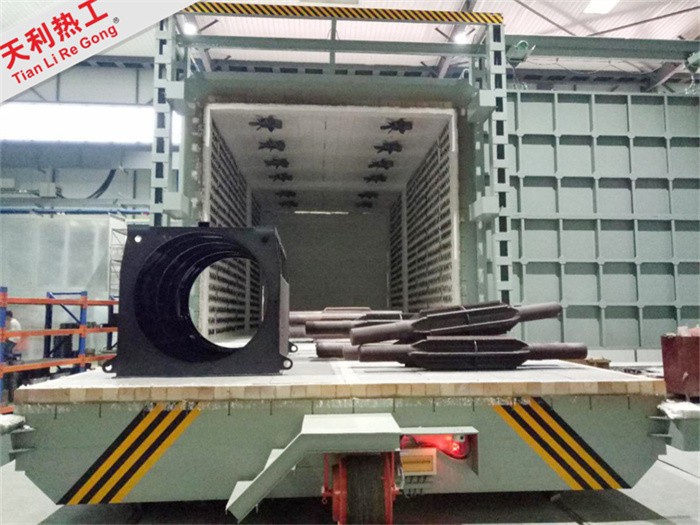

蓄热式加热炉
设备名称:1T蓄热式锻造炉设备用途:蓄热式锻造炉主要用于各种金属工件的锻造加热。 采用蓄热式烧嘴加热,用天然气作燃料,与燃烧系统、温控系统及程序控制系统配套使用,可自动或手动控制燃烧工况、记录工作温度及加热炉各种动作的操作。
7*24小时服务热线:17837367079结构形式

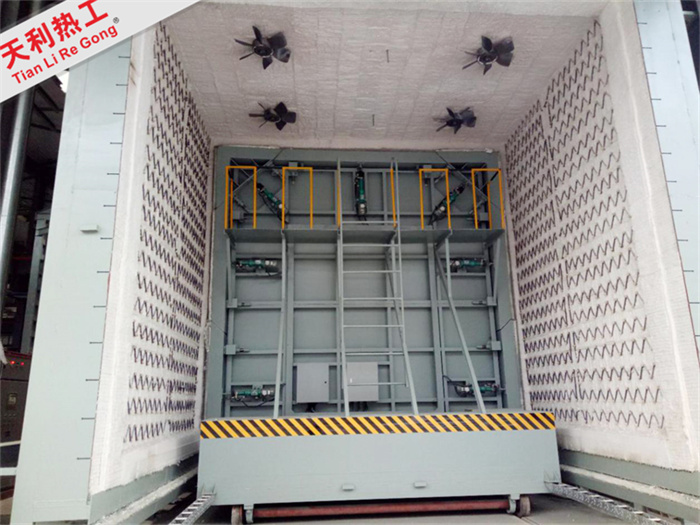

本设备考虑了炉子的操作可靠性、维修方便性、经济节能等方面的现实需要和要求,设备组成包括炉体、炉衬、炉门、台车、密封装置、燃气系统、供风系统、压缩空气系统、排烟系统、电气控制系统等组成。
应用范围
采用独立设置的蓄热室或蓄热式烧嘴,可将空气或煤气预热的加热炉。用于各类型加热炉,也可用于高温热处理炉。
结构特点
施工注意事项:泥浆干固时不得敲击砌体。在砌砖时使用木锤或者橡胶锤找正,不得使用铁锤,不得在砌体上砍凿耐火砖,每层间预留的膨胀缝在施工时要呈阶梯状错开,不能上下的膨胀缝一条线。留膨胀缝必须避开受力部位,砌体内外层的膨胀缝不能互相贯通,上下层要错开。
检查砖缝的标准:耐火砖的砖缝厚度用塞尺检查,塞尺的宽度为15mm,塞尺厚度为检查的砖缝厚度,插入深度为20mm。
砌筑泥浆的饱满度不低于90%,圆形炉墙按照中心线砌筑,砌筑时要充分考虑炉壳的中心线垂直误差和半径误差。
.在砌筑时增加一定比重的高温粘接剂来增强耐火泥浆在高温状态下的粘接强度。
技术规格
序号 | 名 称 | 数 据 | 备注 |
1 | 炉膛尺寸(有效使用空间) | 3600×2000×1700 mm(长×宽×高) | |
2 | 加热方式 | 天然气加热 | |
3 | 炉外壁温度 | 炉墙表面温升≤50℃ | |
4 | 控温精度 | ≤±3℃ | |
5 | 炉温均匀性 | ±10℃ | |
6 | 额定温度(℃) | 950℃ | |
7 | ******装载量 | 10T | |
8 | 炉膛总控温区数 | 2区 | |
9 | 控温方式 | PLC+智能仪表控制及手动控制 | |
10 | 控温热电偶 | K型 | |
11 | 燃料热值 | 8500kcal/Nm3 | |
12 | 炉膛燃气******消耗量 | 80Nm3/h | |
13 | 炉膛空气******消耗量 | 880Nm3/h | |
14 | 炉膛烟气******排放量 | 960Nm3/h | |
15 | 烧嘴 | 蓄热式直焰烧嘴SRCU400KB-100 400KW 2对(4支) | |
16 | 烧嘴安装方式 | 侧墙布置 | |
17 | 烧嘴前燃气压力 | 4~10Kpa | |
18 | 烧嘴前空气压力 | 3-6 Kpa | |
19 | 天然气管道压力 | 0.9Kgf/cm2 | |
20 | 压缩空气气源 | 0.4-0.5Mpa0 | |
21 | 排烟温度 | ≤180℃ | |
22 | 排烟温度显示 | 200℃(超温报警) | |
23 | 燃烧方式 | 大、小火调节 | |
24 | 炉门启闭方式 | 升降机启动,速度6~8m/min | |
25 | 环境保护 | 排烟、噪声、排放物、环境卫生、安全等达到国家******标准 | |
26 | 炉衬形式 | 纤维棉 | |
27 | 炉压控制 | 压力变送器+变频器+引风机 | |
28 | 控制系统 | PLC(西门子S7-200) | |
29 | 风机噪声 | GB/T2888-2008≤85分贝 | |
30 | 炉子运行噪音 | ≤75分贝(距炉子1米) | |
31 | 额定电压 | 380V、3相、50Hz |
