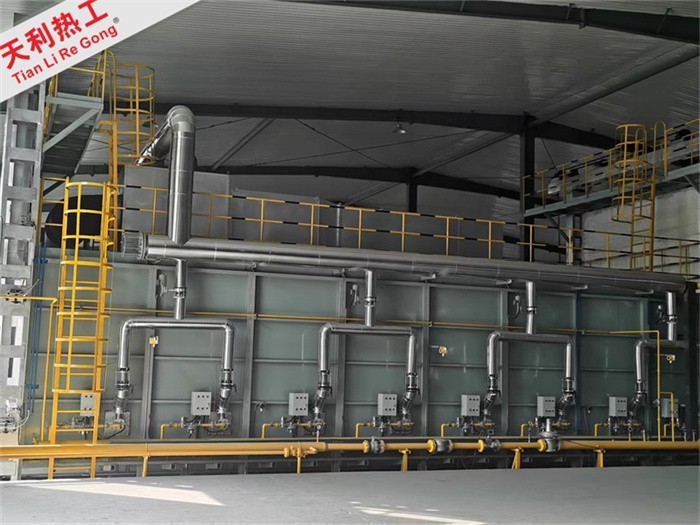

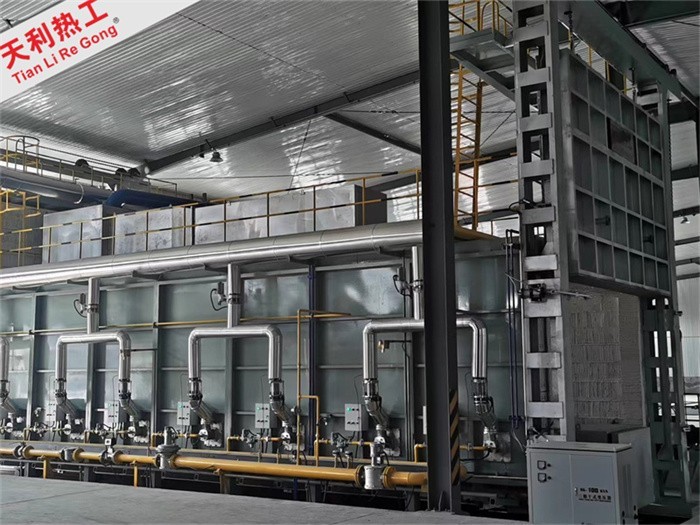

大型天燃气台车炉

大型天燃气台车炉

设备名称:热处理炉设备用途:本炉用于锻件热处理,为原有热处理炉改造为蓄热式锻造热处理炉。本炉采用天然气作燃料,与燃烧系统、温控系统及程序控制系统配套使用,可自动控制燃烧工况、记录工作温度及热处理炉各种动作的自动化(含手动)操作。

7*24小时服务热线:17837367079

结构形式

本台车式热处理炉主要由炉体(炉子骨架和内衬)、台车及台车驱动机构、炉门及炉门升降机构、炉压控制系统、密封装置、燃烧及自动控制系统、管路及管路自动控制系统、供风系统、排烟系统、温度控制系统、电气控制系统及集控系统等组成。


应用范围

主要用于钢件,大型铸锻件,轴件,钢材等的退火,回火,淬火,正火等热处理加热使用。

使用温度 :500~1200℃

结构特点

本炉炉体钢结构(利旧)、台车钢架(利旧)及传动行走机构(利旧、更换减速机),将炉衬、炉门、台车衬体、烧嘴及管道全部拆除从新制作。


技术规格

类目

技术参数

名称

台车式热处理

数量

1台

有效加热尺寸(长×宽×高)

14×3.6×2.4m

额定温度

1100℃

工作温度

9001050

炉温均匀性

≤±10GBT/9452-2012标准测试,检测温度320℃(±20)、670℃、940℃、1090℃,检测用的铠装偶为K分度偶。

控温精度

≤±2

炉衬结构

全纤维轻型节能结构

炉门起升速度

68m/min

台车行走速度

原速度

温升速度

满载时140/h(可控)

降温速度

60℃/h(含60℃以下可控)

载重

350T(含垫铁)

炉壁温度

炉壳四周≤70℃,炉壳顶部≤80℃,烧嘴位置除外

燃料及热值

天然气;8500Kcal/Nm3

******燃料量

900m3/h

******空气消耗量

9302m3/h

******烟气量

10202m3/h

烧嘴前助燃空气压力

5-6KPa

烧嘴前燃料压力

4-5KPa

NOX蓄热式烧嘴

SXHR1000LN  1000KW  9

控温分区

9

温度控制方式

燃烧系统采用脉冲控制,可以手动、自动操作,工控机进行集中管理及监控

PLC

西门子S7-300

炉子运行噪音

≤85分贝(距炉子1米)

风压控制

压力变送器+控制仪表+变频器

放散系统

气管道末端设有自动放散系统,用于起炉前的放散以保证气燃烧安全。

热电偶

K型热电偶测温、记录 监测炉温

烟气排放

上海市地方标准DB31/860-2014

供电参数

380V±10%  50Hz±2.5  3相

热效率

要求45%(本烧嘴特点热效率能达到80%90%)
