变容式台车退火炉
一、设备概述1、设备名称：变容式台车退火炉2、设备用途：本电阻热处理炉适用于锅炉容器及焊接件的去应力退火等工艺。本电阻热处理炉与加热系统、温控系统及程序控制系统配套使用，可自动控制加热工况、记录工作温度及热处理炉各种动作的操作。3、设备占地：长度30米，宽度11米，炉门提升高度15.4米，道轨长度60米。
7*24小时服务热线：15993088255结构形式
设备组成
主要由炉体、保温结构、台车及驱动机构、前炉门及开启机构、后炉门及移动装置、密封装置、加热元件、热风搅拌系统、自动降温系统、温度控制系统、电气控制系统等组成。
应用范围
本电阻热处理炉适用于锅炉容器及焊接件的去应力退火等工艺。

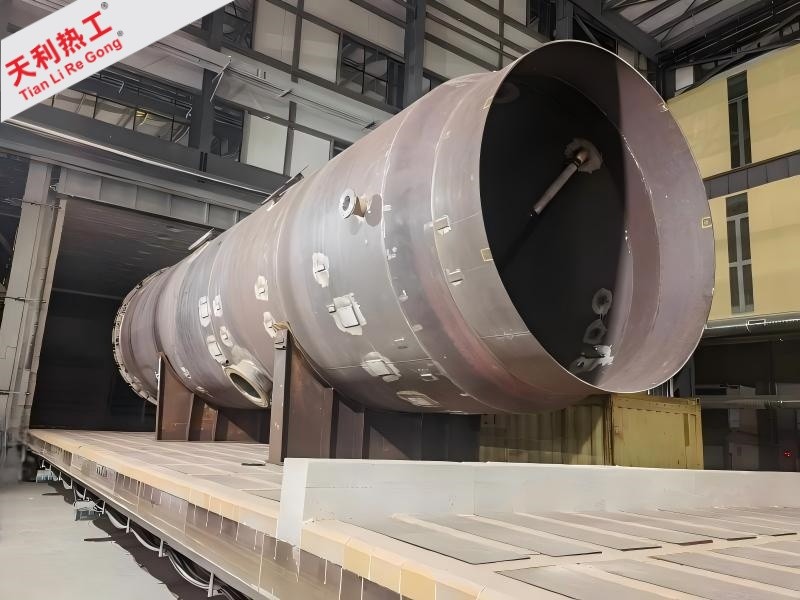

本电阻热处理炉每次可实现对最大一次装载量150T工件的热处理（最大装载量为200T），同时也可以分段对工件进行热处理，长度可分为10米,15米和25米。
结构特点
本炉采用矩形炉体结构，炉体中间设置的变容机构，具有足够高的整体结构强度，以承受炉体重量和抗热膨胀的应力。
技术规格
设备主要技术参数
1、炉膛规格尺寸（长×宽×高）：25×6×6m（可变容为15m;25m）
2、额定温度： 750℃
3、最大装载量： 200t
4、炉温均匀性： ≤±20℃（测温在保温60分钟后）
5、控温精度： ≤±1-8℃（保温状态）
6、升温速度： 满负荷150T，升温速度60-220℃/h可控
7、加热方式： 电阻带加热
8、加热功率： 3000KW（智能可调）

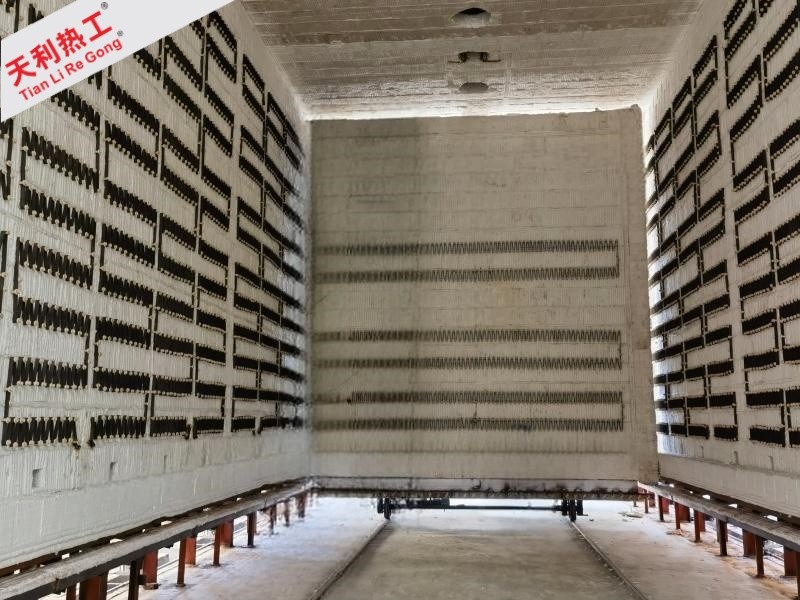

9、炉衬结构： 全纤维复合结构（鲁阳陶瓷）
10、台车耐火材料： 高强耐火砖+轻质粘土砖
11、控温分区： 22区
12、台车行走机构： 车轮自行走方式；行走速度0-8m/min；
