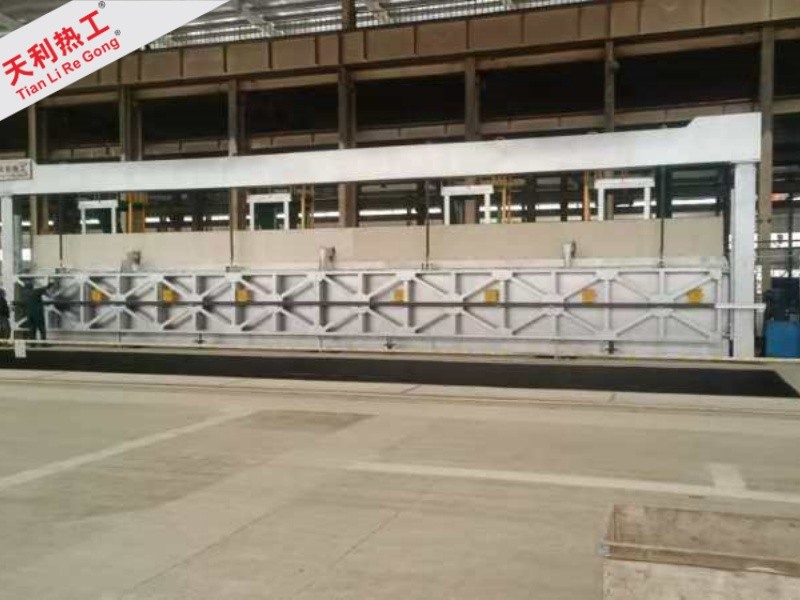

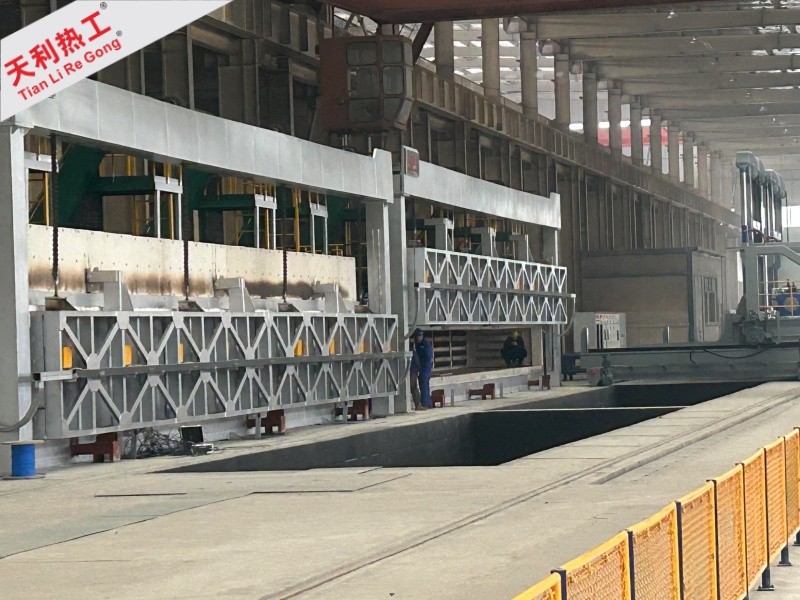

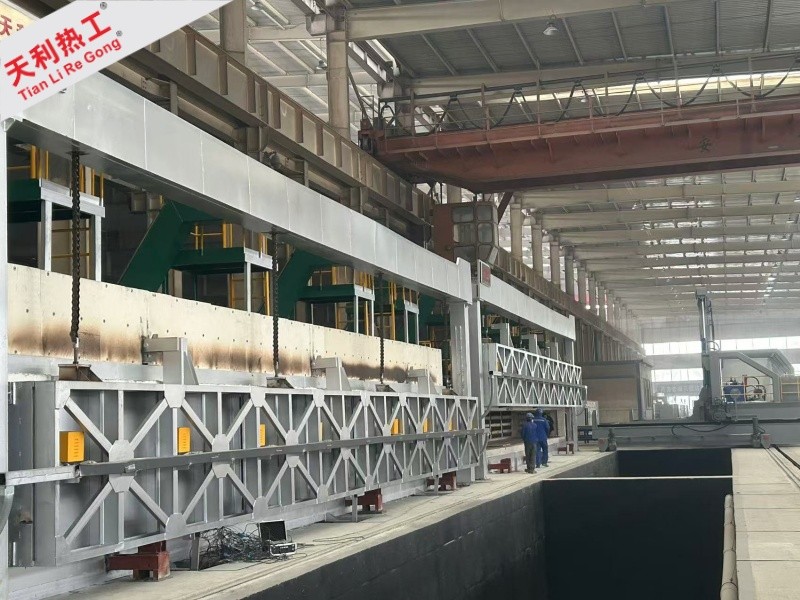

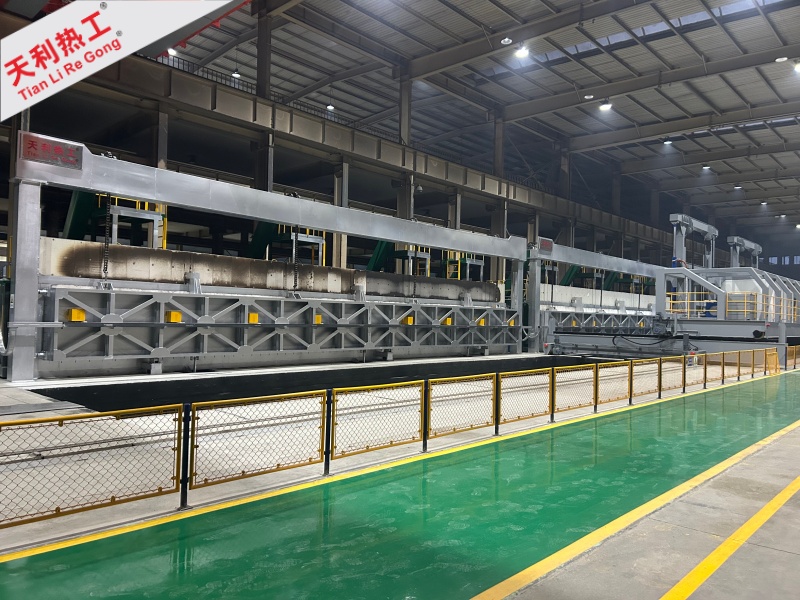

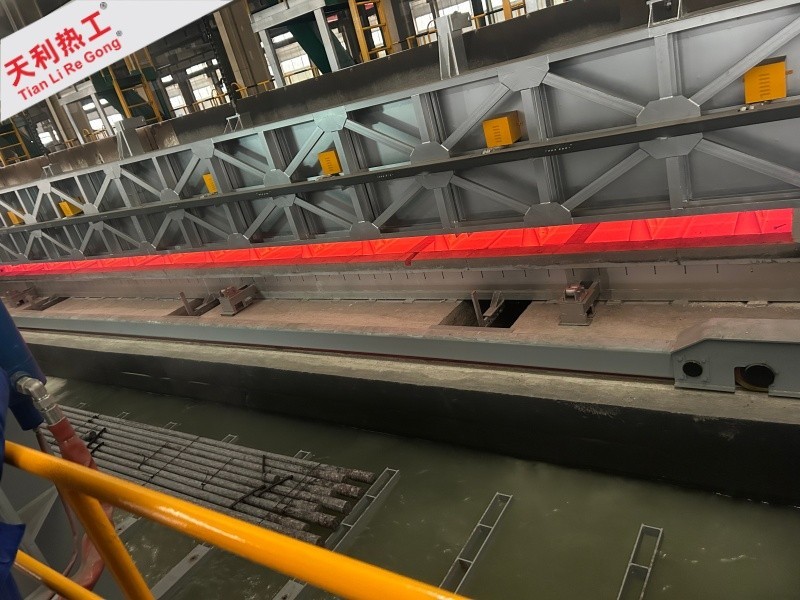

结构形式
本设备主要由炉壳、炉衬、炉门压紧、炉门升降机构、双控加热记录系统及
电控系统等组成。
应用范围
主要供金属机件或合金钢机件在空气中进行热处理加工之用。
结构特点
1、箱式淬火炉1台，工件有效尺寸为18.2米X1.5 米 X0.6 米， 箱式回火炉1台，工件有效尺寸为18.2米X1.5 米 X0.6 米。
2、加热炉炉体为固定式，侧向炉门上下升降，炉门提升高度不小于 使用高度(炉底平台高度+1米)。
3、箱式淬火最大加热温度为950℃,空炉升温时间≤2.5小时 (0-950℃);罩式回火炉最大加热温度为750℃,空炉升温时间≤2小 时 。
4、箱式淬火炉炉温均匀性≤±10℃,箱式回火炉炉温均匀性≤±5℃。
5、控温仪表精度等级最低为0.25级，控温精度为±1℃。
技术规格
名称 | 技术要求 | ||
设备名称 | 箱式淬火炉 | 箱式回火炉 | |
设备用途 | 淬火 | 回火 | |
额定电压 | 380V 50Hz 3P | ||
有效工作空间 (长×宽×高)mm | 18.2×1.5×0.6m | 18.2×1.5×0.6m | |
设备数量 | 1台 | 1台 | |
控制区数 | 8区 | 8区 | |
加热面数量 | 5面 . | 5面 | |
设备自重 | 85±5吨 | 90±5吨 | |
额定功率 | 1000KW | 800KW | |
额定温度 | 950℃ | 750℃ | |
炉温均匀性 | ±10℃ | ±5℃ | |
一次装炉量 | 小于15t(含料盘) | 小于15t(含料盘) | |
空炉升温时间 | ≤2.5h | ≤2h | |
温控精度 | ±1℃ | ||
记录方式 | 千野牌混合型记录仪(无纸+有纸) | ||
