结构形式
本型炉并与电炉温度控制柜配合使用，可实现自动或手动控制电炉的工作温度和机械动作。
设备工作条件
室内使用
380V±10%；50HZ，三相交流电源。
环境温度：5～50℃，相对湿度＜80%。
设备所有周围没有导电尘埃、爆炸性气体及严重破坏金属及绝缘的腐蚀性气体。
没有振动和颠簸。
应用范围
本型炉系周期作业式电加热炉，加热及保温的专用设备，主要用于金属锻件的锻前加热处理，使用温度1300℃。
金属锻件的锻前加热。
结构特点

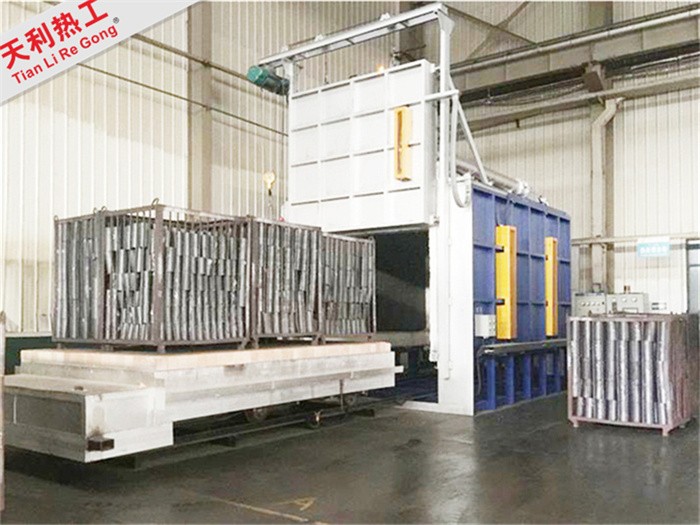

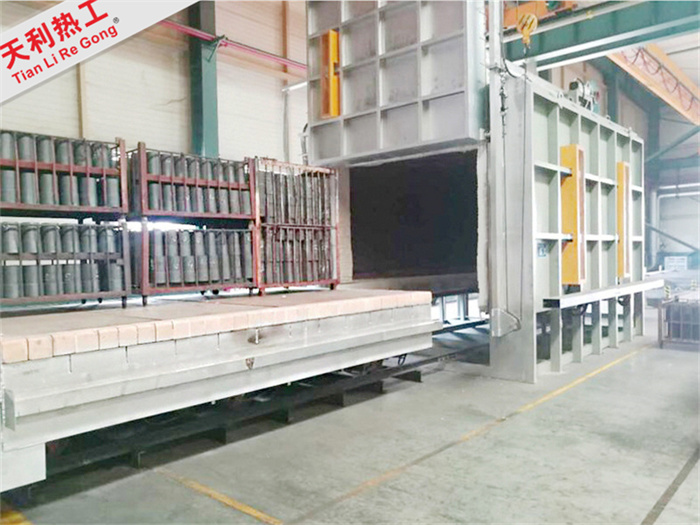

本台车式电加热炉主要由炉壳、炉衬、炉门及升降机构、加热元件、台车及台车牵引机构和智能电气控制系统组成；在整体设备设计中，充分考虑了炉门与台车、台车与炉体密封及指令加热之间的安全连锁装置。即当炉门未开启上升至设定位置时，台车无法进出；当台车未进入设定位置时，炉门升降指令无效。安全连锁装置，环环相扣，指令紧密，保证了整体设备的安全可靠运行。
技术规格
1.设备名称：台车式电加热炉
2.工作制度：周期性工作
3.用 途：金属锻件的锻前加热。
4.有效尺寸：长度5.5×3×2.2米（含垫铁高度）
5.使用温度：1220℃ (耐温1350℃）
6.升温速度: 60℃/h
7.空炉均匀性：≤±10℃
8.台车******装载量：≤80t
9.加热功率：1500kw
10.额定电压：3P AC380V 50Hz
11.加热元件：HYZ
12.加热元件接法：Y接法
13.炉底：耐火砖+重质浇注料
14.仪表等级:0.25级精度，日本岛电SR13A带485通讯
15.温度控区：8区
16.控温精度：≤±1℃
17.空炉升温时间：≤3.5h
18.炉体外表面温升：炉壁、炉门≤40℃
