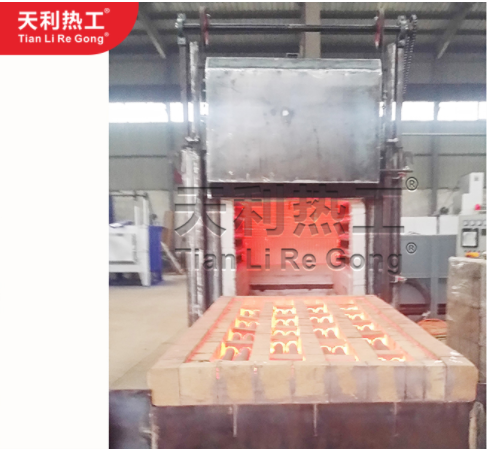

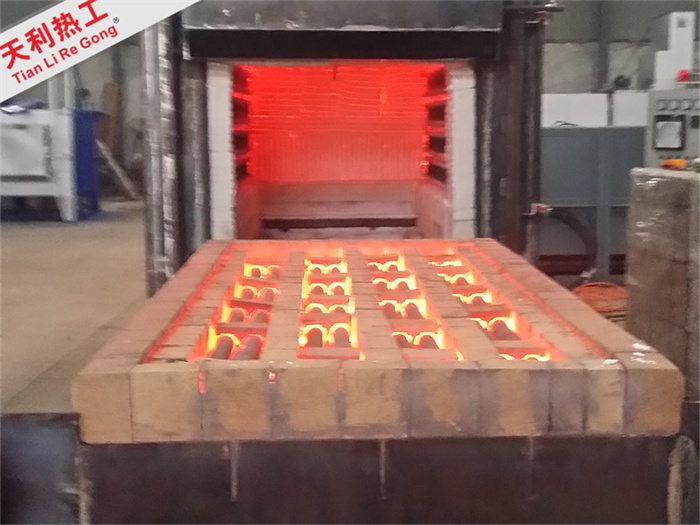

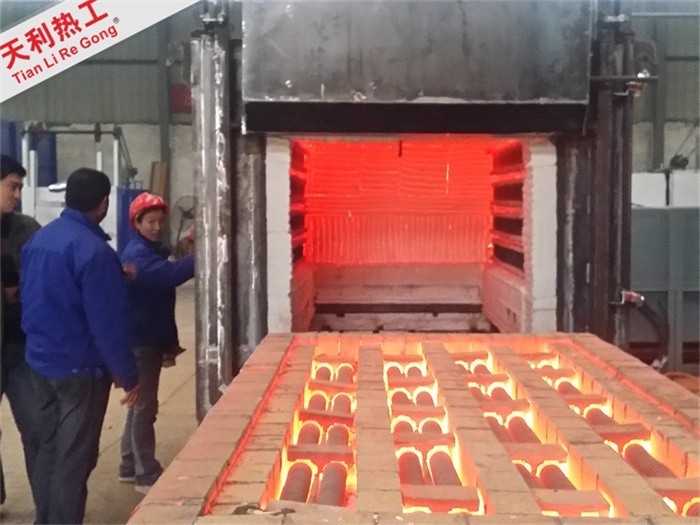

台车式翻转电阻炉
本系列高锰钢翻转台车式电阻炉是我公司自行研制的一种新型、节能、******型热处理设备、超节能结构、主要适用于大中型铸钢件、高锰钢衬板、高铬球、低铬球、汽车零部件等产品调质淬火、高温淬火、退火、高温回火等热处理之用。同时也适用于化工、粉末冶金、精密铸造等行业产品烘干、焙烧之用。本系列产品具有安全性好、节能效果优、温度均匀性好等优点。
7*24小时服务热线：17837367079结构形式
设备工作条件
室内使用
380V±10%；50HZ，三相交流电源。
环境温度：5～50℃，相对湿度＜80%。
设备所有周围没有导电尘埃、爆炸性气体及严重破坏金属及绝缘的腐蚀性气体。
没有振动和颠簸。
应用范围
本型炉系周期作业式电阻炉，是金属类制品在自然气氛中进行预热、退火、淬火等热处理的专用设备，也可作为其它材料或制品进行加热和保温的专用设备。
本型炉并与电炉温度控制柜配合使用，可实现自动或手动控制电炉的工作温度和机械动作。
结构特点
1.炉衬采用新型陶瓷纤维结构较传统炉型节约15-30%，使用寿命长达5-8年。
2.台车行走及炉门升降均电动，运行稳定，操作简单。
3.加热元件采用高电阻电热合金带绕制成波形状，表面负荷可达1.5~2.0w/cm2，使用寿命可达3~5年，电阻带材质：0Cr27A17Mo2Re
4.台车、炉体及炉门密封采用电动缸和弹簧压紧双重密封机构，密封性能高，大大节约能耗材，降低使用成本。
5.控制系统由微电脑智能程序控制仪和可控硅模块组成，其控制精度可达±1℃，确保产品工艺温度曲线。
6.台车进出、炉门升降操作系统采用自锁装置，防止工人误操作、损坏设备。
7.台车承载部位采用高强度、高铝重质砖砌筑。炉门面板与台车围板采用耐热铸铁拼装制作。
8.一体化连轨，小部分产品不需基础直接布置地平面固定即可使用，安装简单。

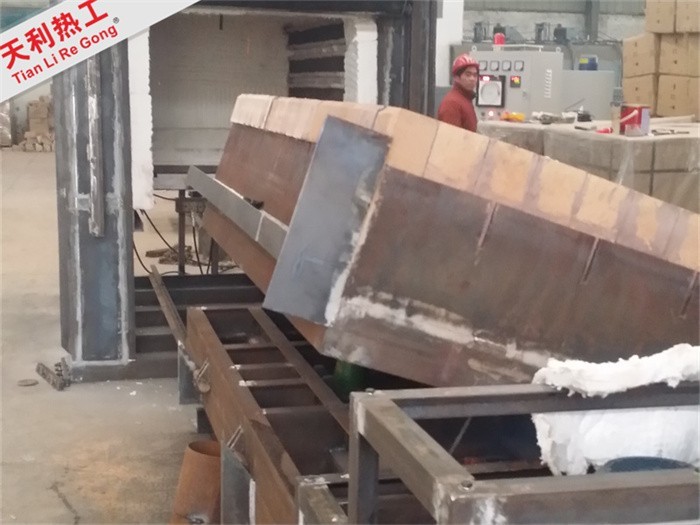

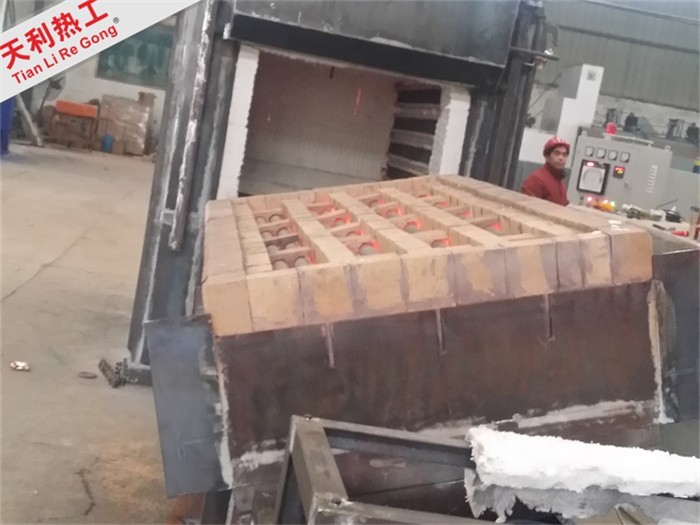

9.稳定的翻转结构、翻转角度≤45度，使用安全简单、维护简单。
技术规格
根据用户要求可选配如下功能
1.温度记录仪可记录工作全过程温度曲线、可选择中圆图记录仪或无纸记录仪。
2.计算机集中控制，一台计算机可远程控制多台电炉的控温程序设定、温度曲线记录等功能、操作方便、控制可靠。
3.台车自动翻转机构可选用机械或液压翻转结构。
| 额定功率 | 120 | Kw | 智能可调 | ||||
| 额定电压 | 380 | V | 可指定电压 | ||||
| 额定频率 | 50 | Hz | 可指定频率 | ||||
| 额定温度 | 1000 | ℃ | 客户指定 | ||||
| 控温区数 | 2 | ||||||
| 炉膛有效尺寸 | 2000X1000X700 | mm | |||||
| 炉温均匀性 | ±10 | ℃ | |||||
| 炉体表面温升 | ≤40 | ℃ | |||||
| 空炉升温时间 | ≤2.5 | h | |||||
| ***大装载量 | 5 | T | 含料筐重量 | ||||
| 炉门升降速度 | 6~ 10 | m/s | |||||
| 台车行走速度 | 6~ 10 | m/s | |||||
| 控温方式 | PID自动控制 | ||||||
| 加热方式 | 电阻带 | √ | |||||
| 燃气 | |||||||
| 可控气氛 | 空气 | √ | 可定制 | ||||
| 保护气氛 | |||||||
| 炉门开启机构 | 全自动 | √ | 可定制 | ||||
| 半自动 | |||||||
| 手动 | |||||||
| 台车行走方式 | 全自动 | √ | 可定制 | ||||
| 半自动 | |||||||
| 手动 | |||||||
