钢料的预备热处理是退火或球化退火

更新时间：2024-01-22 点击次数：272次

汽车、拖拉机及其他各种机器都大量使用标准件和紧固件，轴、销、杆等标准件大多数使用自动车床车削加工，而螺栓、螺母、铆钉等紧固件大多数采用冷镦加工，为了提高生产率，适应自动切削和冷镦加工，其钢料的预备热处理是退火或球化退火，应该对球化程度予以控制。

自动车削加工要求钢材具有良好的车削性能，塑性不能太高，  否则容易“粘刀”  车屑不断，希望钢材组织为片状珠光体；而冷镦加工要求钢材具有良好的冷镦性能，塑性要好，以保证冷镦时不开裂，希望钢材金相组织为球状珠光体。

为此有行业标准JB/T5074-91《低、中碳钢球化率级别 》来评定球化级别。  以碳化物球化程度评级，1级球化率为0，即珠光体完全是片状，6级球化率为100%，即碳化物为完全球化状态。冷镦用中碳钢一般要求4~6级，自动机床加工用低、中碳钢一般要求1~3级。

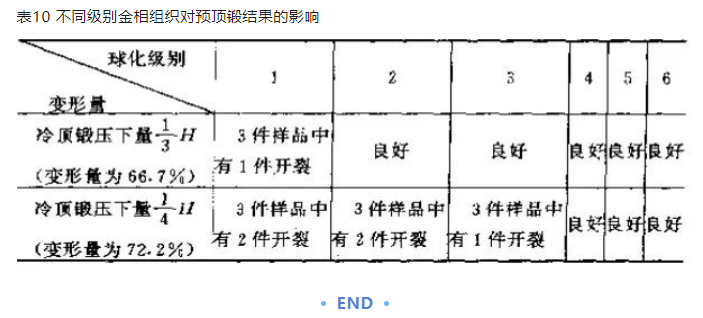

低、中碳钢预备热处理的球化不合格将严重影响其冷镦和自动切削性能，球化级别对冷镦性能影响如表10 所示 ，由此可以看出，球化1~3级冷镦量大时，将会产生开裂，而在4~6级则冷镦时无开裂，所以冷镦用钢球化率控制在4~6级为合格。大量生产实践表明，自动化车削加工用钢球化率控制在1~3级时，零件表面粗糙度合适，带锯磨损正常，生产率高；如果球化率超过3级，很难进行自动化机床加工。
